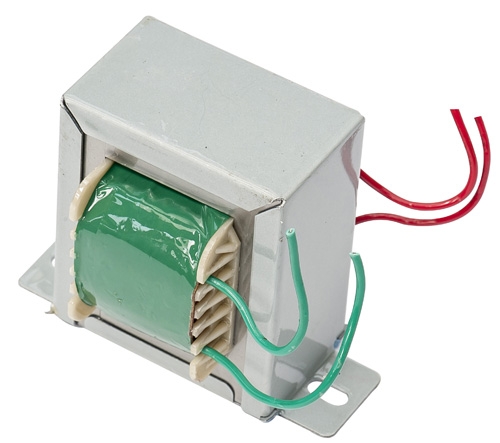

一、概述
1.EI系列初级为铜线绕制，次级为铜线或铜包铝。
2.进口阻燃材质骨架，符合欧盟RoHS指令；机插硅钢片，生产效率高。
3.变压器两次浸漆，自动烘烤，防锈防潮，外形美观。
4.变压器次级为单绕组时，可选择下表中的最大容量；次级为双绕组或多绕组时，容量适当减少。
5.下表容量均基于我厂0.5mm的常规EI片，基于相同尺寸的铁芯和骨架，其容量可相应增加10%左右。如：35*18的铁芯和骨架，采用0.5mm的EI片，所产变压器最大容量为4.0VA；若改用0.35mm的EI片，最大容量可增至4.5VA。
6.下表仅列明我厂常用骨架型号，更多型号骨架请来电垂询。

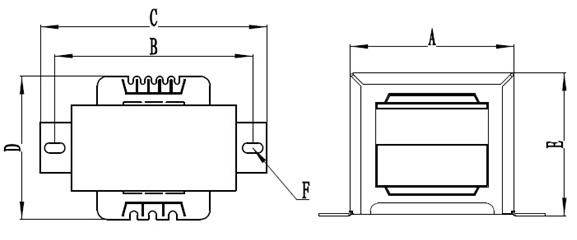

二、外型及安装尺寸
| 功率 | 骨架 | 铁芯尺寸（mm） | 外型尺寸 长(B)*宽(D)*高（E） | 安装孔距（mm） A | 安装螺丝 d |
| 8VA | 16×20 | 48×20 | 75×46×45 | 60 | M4 |
| 13VA | 16×28 | 48×28 | 75×50×45 | 60 | M4 |
| 15VA | 19×25 | 57×25 | 85×50×55 | 70 | M4 |
| 20VA | 19×30 | 57×30 | 85×55×55 | 70 | M4 |
| 25VA | 22×28 | 66×28 | 95×55×60 | 80 | M4 |
| 30VA | 22×32 | 66×32 | 95×60×60 | 80 | M4 |
| 40VA | 25×32 | 76.2×32 | 105×60×65 | 95 | M5 |
| 50VA | 25×35 | 76.2×35 | 105×65×65 | 95 | M5 |
| 70VA | 25×42 | 76.2×42 | 105×73×65 | 95 | M5 |
| 80VA | 28×40 | 85.8×40 | 110×75×75 | 115 | M5 |
| 100VA | 28×50 | 85.8×50 | 110×85×75 | 115 | M5 |
