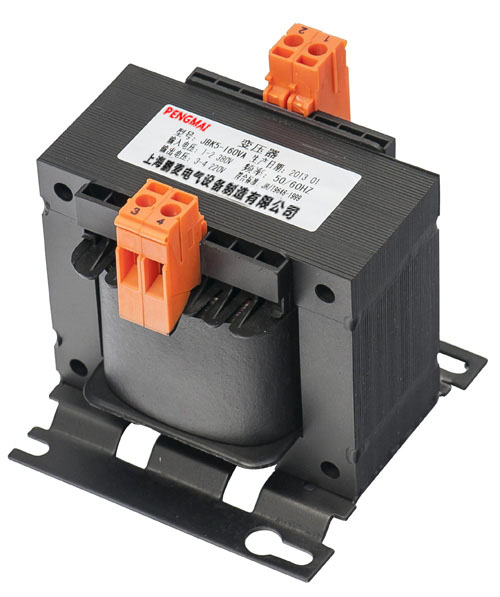

一.概述
JBK5系列机床控制变压器是我公司在国内JBK3系列机床控制变压器的基础上，经过多年来进一步吸收国外同类产品，并优选国外的接线端子结构、将端子与骨架合在一起，使防护等级提高到IP2LX，防止偶然触及电路。采用国内IT冷压接线端子，接线方式可以使接线密集程度提高。
变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接采用氩弧焊焊接工艺，形成一个整体，简捷明了。尤其是底板一次成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大增高了接地性能的可靠性，全面提高了产品质量。
JBK5系列机床控制变压器适用于交流50/60HZ，输入电压不超过500V，输出额定电压不超过220V，作为各行各业的机械设备，一般电器控制电源和工作、信号灯的电源之用。

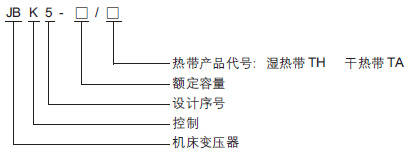

二.型号及其含义

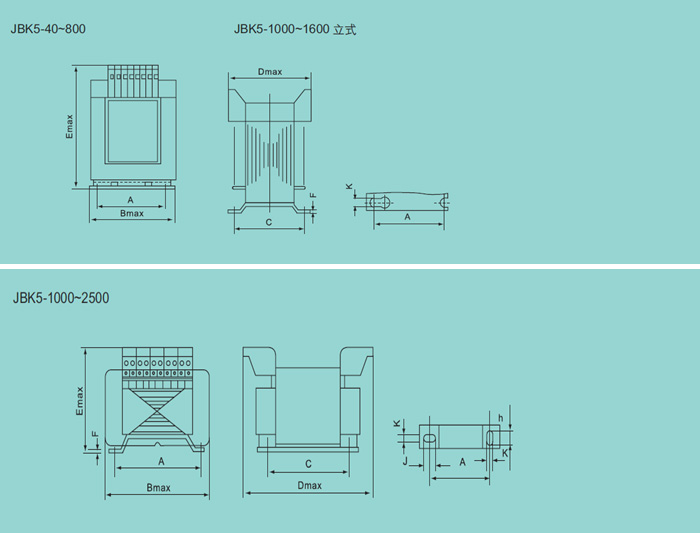

三.外型及安装尺寸
| 型号 | 外型尺寸 | 安装尺寸 | 安装孔K或K*J | Fmax | 备注 | |||
| Bmax | Dmax | Emax | A | C | ||||
| JBK5-40、63 | 78 | 72 | 90 | 56±0.15 | 46±0.125 | 4.6 | 1.5 | |
| JBK5-100 | 85 | 85 | 96 | 64±0.15 | 62±0.15 | 4.6 | 1.5 | |
| JBK5-160 | 96 | 92 | 105 | 84±0.175 | 73±0.5 | 5.5 | 1.5 | |
| JBK5-250 | 96 | 100 | 104 | 84±0.175 | 85±0.175 | 5.8 | 1.5 | |
| JBK5-400 | 120 | 100 | 122 | 90±0.175 | 850±0.175 | 5.8 | 2 | |
| JBK5-630 | 150 | 110 | 140 | 122±0.2 | 90±0.175 | 7 | 2 | |
| JBK5-800 | 150 | 128 | 142 | 122±0.2 | 105±0.2 | 7 | 2 | |
| JBK5-1000 | 150 | 190 | 142 | 126±0.2 | 155±0.2 | 7 | 3 | |
| JBK5-1000 | 168 | 125 | 155 | 105±0.2 | 138±0.2 | 9 | 2 | 横式 |
| JBK5-1600 | 170 | 225 | 153 | 140±0.2 | 176±0.2 | 7 | 3 | 横式 |
| JBK5-1600 | 168 | 138 | 155 | 116±0.2 | 138±0.2 | 9 | 2 | 横式 |
| JBK5-2500 | 194 | 160 | 165 | 172±0.2 | 195±0.2 | 7 | 4 | 竖式 |
单相控制变压器
