一.概述
BK系列新型控制变压器是在国内外BK系列控制变压器的基础上进一步吸收国外同类产品的优点，并优选国外先进方法的接线端子，具有外形美观、性能优良、工作可靠、耗能低、体积小、接线安全，适用性广等特点，是一种理想的变压电源。
二.用途
BK系列新型控制变压器，适用于50/60HZ，额定电源电压不超过1000V的交流电路中，作为机床和机械设备的控制电源，工作照明及信号电源，也可作为小型动力电源使用。
三.型号及其含义

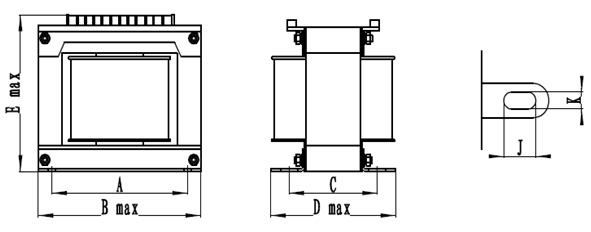

四.外型及安装尺寸
| 型号 | 外型尺寸 | 安装尺寸 | 安装孔 | ||||
| Bmax | Dmax | Emax | A±0.4 | C±1.5 | K | J | |
| BK-25VA | 78 | 78 | 88 | 57 | 46 | 5 | 9 |
| BK-50VA | 78 | 86 | 88 | 57 | 54 | 5 | 9 |
| BK-100VA | 112 | 89 | 113 | 76 | 59 | 6 | 10 |
| BK-150VA | 112 | 99 | 113 | 76 | 69 | 6 | 10 |
| BK-200VA | 112 | 104 | 113 | 76 | 74 | 6 | 10 |
| BK-250VA | 112 | 109 | 113 | 76 | 79 | 6 | 10 |
| BK-300VA | 140 | 117 | 138 | 98 | 85 | 6 | 11 |
| BK-400VA | 140 | 122 | 138 | 98 | 90 | 6 | 11 |
| BK-500VA | 140 | 127 | 138 | 98 | 95 | 6 | 11 |
| BK-700VA | 140 | 142 | 138 | 98 | 110 | 6 | 11 |
| BK-1000VA | 168 | 185 | 170 | 115 | 115 | 8.5 | 15 |
| BK-1500VA | 168 | 195 | 170 | 115 | 125 | 8.5 | 15 |
| BK-2000VA | 200 | 195 | 200 | 145 | 190 | 9 | 18 |
| BK-2500VA | 200 | 205 | 200 | 145 | 200 | 9 | 18 |
| BK-3000VA | 200 | 215 | 200 | 145 | 210 | 9 | 18 |
