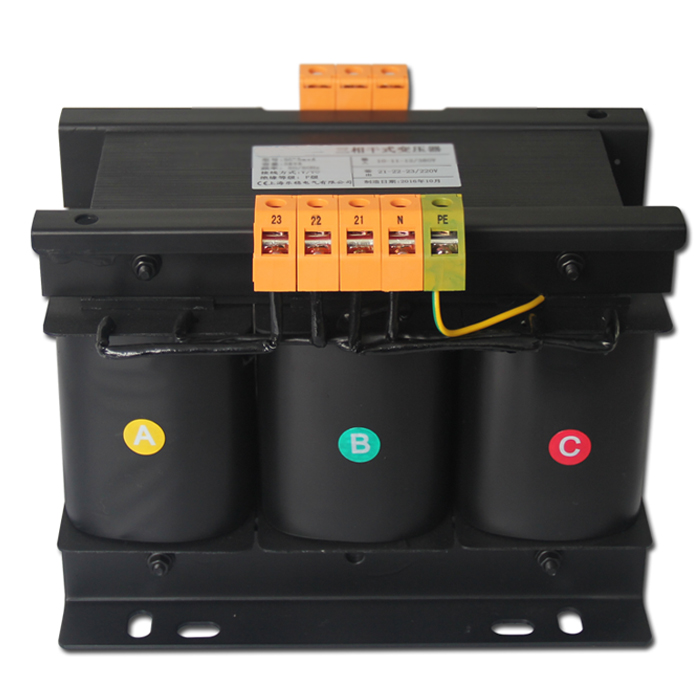

进口设备配套隔离变压器

进口设备配套隔离变压器

上一篇: 380V变380V隔离变压器  下一篇: SBK隔离变压器

公司多年来采用优质材料和成熟的工艺技术专业生产 1KVA--2000KVA 之间,SG 系列三相干式隔离变压器,产品参照国外同类产品开发适合进口设备专用变压器。OSG 系列三相干式隔离变压器广泛适用于交流 50/60HZ ,输入、输出电压不超过1000V的各种供电场合。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。更具更有防火、防潮、安全可靠、节约电能及维护方便等优点。

特点:

        隔离变压器是建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司为客户设计生产高质量的隔离变压器。
特性优点:
 高度隔离
 N-G性能良好
高度共模干扰抑制
将△转换为Y或Y至△
电压抽头容易转换
按用户的特殊性能要求设计
一、在电源输入端接入隔离变压器(三角/星形)

 1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。
二、在电源输出端接入隔离变压器(星形/三角)
1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。
3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。

二、型号及含义



三、外型及安装尺寸



型号外型尺寸安装尺寸 安装孔
BmaxDmaxEmaxA±0.4C±1.5 KJ
SG-150VA1801201759070718
SG-300VA1801301759080718
SG-500VA1801401759090718
SG-1000VA240150230120100925
SG-1500VA240160230120110925
SG-2000VA240165230120115925
SG-2500VA240170230120120925
SG-3000VA3001952851501251130
SG-4000VA3002052851501351130
SG-5000VA3002152851501451130
SG-6000VA3602103301801301113
SG-7000VA3602203301801401313
SG-8000VA3602253301801451313
SG-10000VA3602403301801601313
SG-15KVA4302504002001501325
SG-20KVA4302704002001601325
SG-30KVA5003004503001801325
SG-50KVA5003204503002001325
SG-60KVA5503505004002001325
SG-80KVA6203605504002101325
SG-100KVA6203905504002301325

六、使用条件

适用海拔高度:≤5000m
环境温度:-15~+45
相对湿度:≤90%
安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。
凡不符合上述使用条件的,应与我们协商确定
