矿用防爆变压器

一．适用范围与用途

  KSG-2.5、4.0/0.66型矿用隔爆型干式变压器（以下简单称变压器）适用于煤矿井下有沼气煤尘

的爆炸危险场所。在交流50Hz/电压至660V的供电线路中/为煤电钻提供127V电源。

 变压器按GB3836.1-83《爆炸性环境用防爆电气设备通用要求》GB3836.2-83《爆炸性环境防爆

电气设备隔爆型电气设备“d”》等有关标准设计。制造与检验。

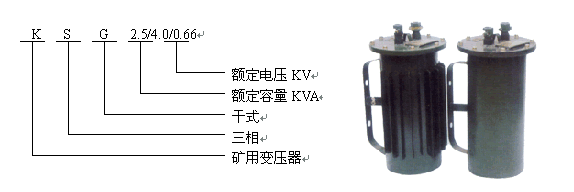

二.型号及其含义

三.主要技术参数

 四.产品特点

 1.KSG型矿用隔爆型变压器的箱壳，系由钢板焊接制成，箱壳可经受8个大气压力的液压试验；箱盖与箱沿之间的接触面符合隔爆要求；

2.箱盖由钢板制成，上面有两个电缆出线套，出线套内面放置橡胶垫圈，电缆穿过橡胶垫圈，旋紧出线圈后，可借橡胶垫圈压紧电缆以确保密封，所选用的电缆外径，必须与橡胶垫圈配合紧密，务使电缆能被压紧，完全密封，以保证个保性能；

3.KSG型矿用隔爆型变压器的高压线圈，可接成星形接法，或三角形接法。相应的电源电压分别为380及220V，或400及230V（参看铭牌数据）。改接时需将变压器与电源断开，打开箱盖，在器身接线板上进行。

 五、常见故障的处理方法

  由于运输、装卸以及使用环境的不同，在您第一次使用本产品时，可能遇到某些问题，请您按照以下

 方法进行处理。

送电即出现漏电或短路灯亮时；

 遇此问题应先检查输入、输出电压是否正常，如输出电压不正常，应检查RL15-5熔断器是否松动或接触不良、组合开关（即手柄）是否打到位、插件有无松动等，将出现问题的地方排除即可。

 六、产品运输及保管

 1.产品在运输过程中，不应有剧烈的振动，撞击和倒放。

 2.产品不得曝晒、雨淋并应存放在空气流通，温度不高于+50℃，不低于-3℃和相对湿度不大于95%及无腐蚀性气体的环境中。
