一、适用范围

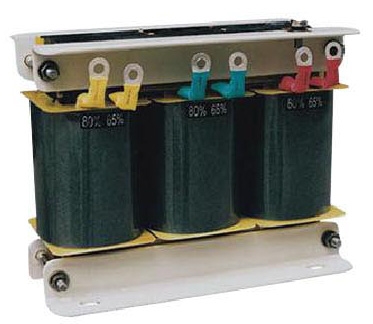

QZB系列自耦变压器适用于交流50HZ，额定电压380V，功率14KW-300KW的三相鼠笼式感应电动机不频繁降压起动，以改善电动机对输电网络的影响。
二、型号含义

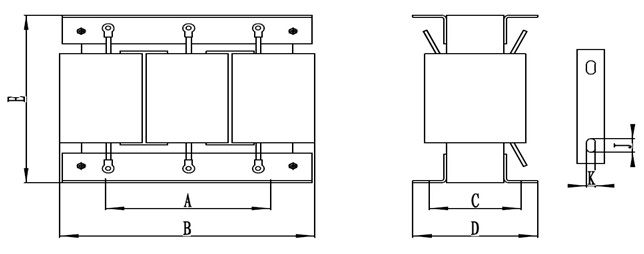

三、外型及安装尺寸（表1）
四、主要技术特性（表2）
| 型号 | 控制电动机 功率（KW） | 最长时间 时间（S) | 最大工作 电流（A） |
| QZB-14 | 14 | 30 | 28 |
| QZB-20 | 20 | 30 | 40 |
| QZB-28 | 28 | 30 | 56 |
| QZB-30 | 30 | 30 | 59 |
| QZB-40 | 40 | 30 | 80 |
| QZB-55 | 55 | 30 | 110 |
| QZB-75 | 75 | 30 | 142 |
| QZB-115 | 115 | 50 | 230 |
| QZB-135 | 135 | 50 | 270 |
| QZB-190 | 190 | 70 | 370 |
| QZB-225 | 225 | 70 | 410 |
| QZB-260 | 260 | 70 | 475 |
| QZB-300 | 300 | 70 | 535 |
| 型号 | 安装尺寸 | 安装孔 | 外型尺寸 |
| A C | K*J | A D E | |
| QZB-14 | 230 115 | 12*20 | 280 144 226 |
| QZB-17 | 230 115 | 12*20 | 280 144 226 |
| QZB-20 | 272 105 | 8*20 | 279 138 229 |
| QZB-22 | 242 115 | 8*20 | 179 138 229 |
| QZB-28 | 284 113 | 9*20 | 321 153 261 |
| QZB-30 | 284 113 | 9*20 | 321 153 261 |
| QZB-40 | 270 128 | 12*40 | 371 168 282 |
| QZB-45 | 270 128 | 10*48 | 371 168 282 |
| QZB-55 | 248 132 | Φ14 | 352 163 280 |
| QZB-75 | 246 125 | Φ14 | 371 164 295 |
| QZB-115 | 312 161 | 12*18 | 392 203 315 |
| QZB-135 | 310 168 | 12*18 | 391 207 314 |
